LEGRABOX SWM 深型高さ C側部 Cタイプ

レグラボックス　深型C高さ シルクホワイトマット色

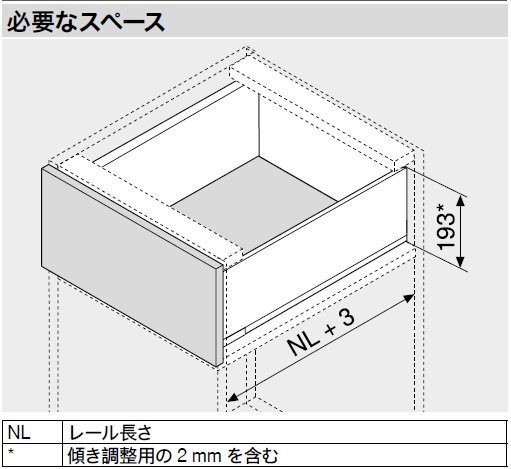

必要なスペース

LEGRABOX 深型高さC側部 SWM Cタイプ

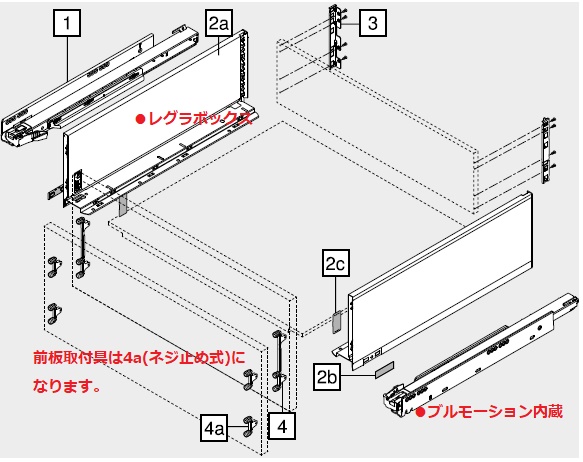

▶Cタイプ　LEGRABOX シルクホワイトマット色部品のみのセットです。
▶扉板、底板、背板はセットに含まれません。
▶キャビネット間口内寸法148mm～1160mmでご使用ください。
▶キャビネット間口内寸法900mm以上はレール長さ450mm以上耐荷重70kgでご使用下さい。

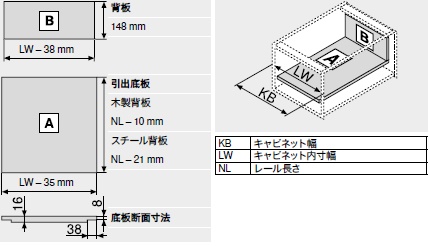

LEGRABOX SWM C側部 板寸法

板寸法の算出方法は参考画像よりご確認ください。

底板には38mm、8mmの切欠きが必要です。
・底板幅・・・LW(キャビネット内寸)-35mm
・底板奥行・・・NL(レール長さ)-10mm
・底板切欠きは断面寸法を参照

・背板幅・・・LW(キャビネット内寸)-38mm
・背板高さ・・・148mm
